復卷機，是一種用于紙類、云母帶、薄膜的專用設備，其用途是將造紙機生產出來的紙卷（稱為原紙卷）進行依次復卷，紙張經過復卷后做成成品紙出廠。復卷機用交流傳動代替直流傳動在造紙機械行業中已成為發展趨勢。由卷紙機卷得的紙卷比較松軟，內部可能會有破損或斷頭，兩側邊緣不整齊，紙幅寬度等多不能直接使用于紙加工或印刷等機器，大部分紙種（如新聞紙、凸版印刷紙、包裝紙等）必須經過復卷機切邊、分切、接頭、在紙卷芯上重卷形成一定規格、一定緊度要求的成品紙卷才能出廠。同復卷機相關的應用還有紙張分切設備、紙張檢品設備。



設備特點

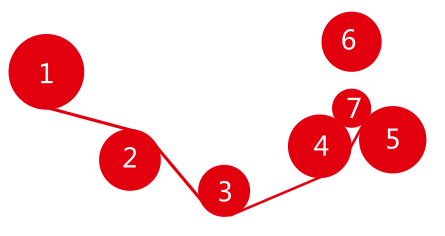

高速復卷機放卷時開環轉矩控制，收卷軸用速度控制，電機沒有編碼器，整機設計速度為1000米/分鐘，其系統原理如下圖所示：

1：放卷—采用中心放卷方式，控制方式為變頻器力矩控制（電機110kW）

2-3：從動輥—中間過渡輥，防止紙張中間間隙太大而出現紙張?zhí)鴦?dòng)

4-5：收卷—采用表面卷取方式，變頻器為速度控制（電機90kW）

6：壓輥—保證收卷平整，防止高速時紙卷跳動

7：收卷卷筒—進行收卷

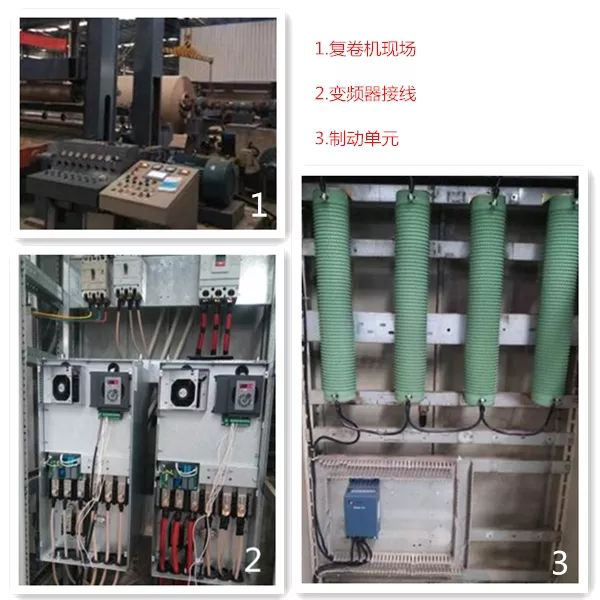

現場再現

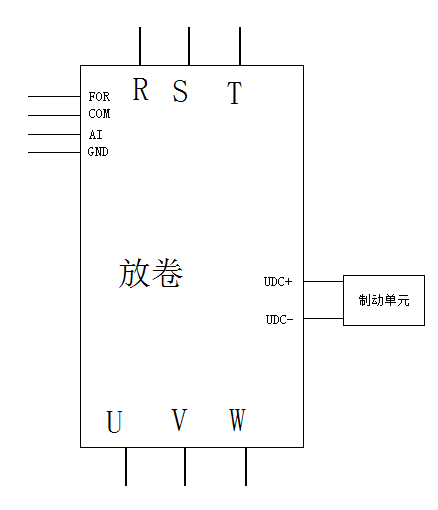

變頻器接線圖


系統設定

- 放卷變頻器采用開環轉矩控制，電機處于發電狀態，必需接制動單元，并且與收卷變頻器共直流母線；

- 收放卷電機設有外部抱閘剎車，防止停機時材料松動；

- 放卷的張力和收卷壓輥的壓力一定要調節合適。若壓輥壓力太重，會壓死滾筒，導致滾筒無法轉動；若壓力太輕，收卷錐度不好。



結 束 語
