現在社會,工廠生產線越來越趨于現代化并全面向自動化方向發展,變頻器作為自動化系統的一份子在其中扮演著不可或缺的重要作用。而功能全面、強大的丹佛斯變頻器作為歐洲品牌的領頭羊在現代化生產行業例如：食品、包裝、機械、印染、水工業等等都有著廣泛的應用。日前,我公司用丹佛斯變頻器在家具生產行業成功的替換了科比變頻器,并且獲得客戶良好的反響。
技術要求：
客戶是一家家具制造公司,原本使用的是科比變頻器，變頻器應用于鋸片機，鋸片機用來切割不同厚度不同形狀的木板。變頻器分別控制兩個電機的升降和平移, 電機升降可以滿足切割不同厚度的木材和更換新的鋸片; 帶有鋸片的電機平移動作可以循環切割木料。當系統重新上電時,無論鋸片處于何處都必須復位到起點;當發出切割指令時,鋸片開始前移并開始切割木料,木料切割完后位置傳感器會將信息反饋給PLC,同時PLC再發出指令給變頻器讓鋸片返回并切割下一部分木料.

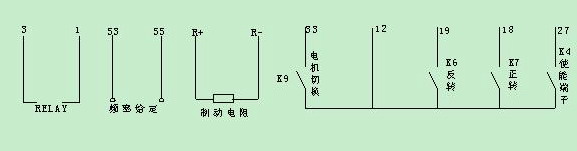

KEB變頻器控制端子接線圖:
K6和K7分別控制電機正反轉,K4為使能端;頻率給定方式是PLC輸出0--+10V的電壓信號對應0—50HZ;并且KEB也是利用變頻器自身的+15V源極開機方式.以上條件丹佛斯VLT2800全部可以滿足并且能夠達到客戶所有要求的功能.
更換原因： 由于生產環境惡劣，粉塵較多，科比的變頻器在這場合中經常損壞，已經影響到生產的連續性，客戶無法忍受。因此我們給客戶選用VLT2800系列的丹佛斯變頻器來替換。

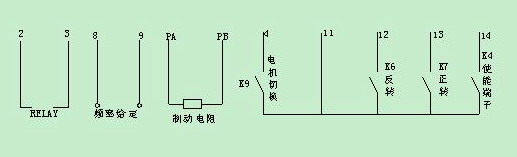

采用VLT2800所對應的端子接線圖:
VLT2800變頻器參數設置:
|
菜單1 |
菜單2 |
|
參數號 |
參數值 |
參數號 |
參數值 |
|
P004 |
5 |
P004 |
5 |
|
P102 |
0.11KW |
P102 |
1.1KW |
|
P103 |
380V |
P103 |
380V |
|
P104 |
50HZ |
P104 |
50HZ |
|
P105 |
0.3A |
P105 |
2.5A |
|
P106 |
1400RPM |
P106 |
1400RPM |
|
P200 |
1 |
P200 |
1 |
|
P207 |
1S |
P207 |
1S |
|
P208 |
1S |
P208 |
1S |
|
P0302 |
7 |
P0302 |
7 |
|
P0303 |
10 |
P0303 |
10 |
|
P304 |
3 |
P304 |
3 |
|
P307 |
31 |
P307 |
31 |
|
P323 |
10 |
P323 |
10 |
替換后的效果：
采用丹佛斯變頻器后，生產設備到目前為止還沒有發生過故障停機。生產效率明顯得到了提高，受到客戶好評。
